珠江电缆:家装电缆电线知识大全

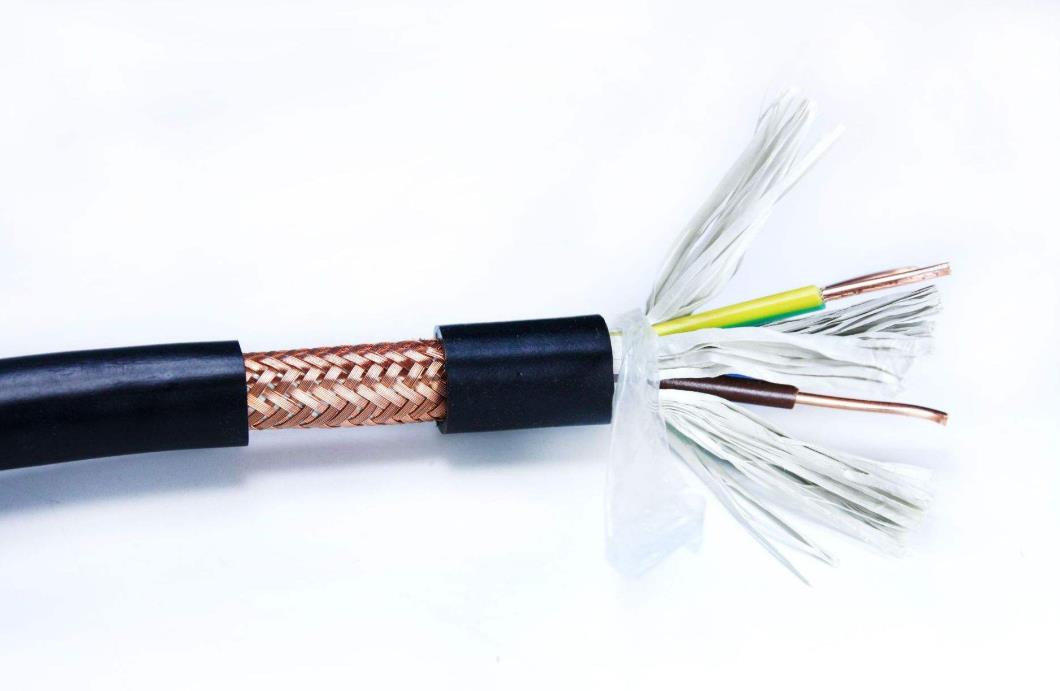

计算电缆载流量选择电缆(根据电流选择电缆): 导线的载流量与导线截面有关,也与导线的材料、型号、敷设方法以及环境温度 等有关,影响的因素较多,计算也较复杂。各种导线的载流量通常可以从手册中查找。但利用口诀再配合一些简单的心算,便可直接算出,不必查表。
电缆载流量口决:
估算口诀:
二点五下乘以九,
往上减一顺号走。
三十五乘三点五,
双双成组减点五。
条件有变加折算,
高温九折铜升级。
穿管根数二三四,
八七六折满载流。
说明:
本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指 出,而是”截面乘上一定的倍数”来表示,通过心算而得。
倍数随截面的增大而减小。
“二点五下乘以九,往上减一顺号走”说的是 2.5mm’及以下的各种截面铝芯 绝缘线,其载流量约为截面数的 9 倍。如 2.5mm’导线,载流量为 2.5×9= 22. 5(A)。从 4mm’及以上导线的载流量和截面数的倍数关系是顺着线号往上排, 倍数逐次减 l,即 4×8、6×7、10×6、16×5、 25×4。
“三十五乘三点五,双双成组减点五”,说的是 35mm”的导线载流量为截面数 的 3.5 倍,即 35×3.5=122.5(A)。从 50mm’及以上的导线,其载流量与截 面数之间的倍数关系变为两个两个线号成一组,倍数依次减 0.5。即 50、70mm’ 导线的载流量为截面数的 3 倍;95、 120mm”导线载流量是其截面积数的 2.5 倍,依次类推。
“条件有变加折算,高温九折铜升级”。
上述口诀是铝芯绝缘线、明敷在环境温 度 25℃的条件下而定的。若铝芯绝缘线明敷在环境温度长期高于 25℃的地区, 导线载流量可按上述口诀计算方法算出,然后再打九折即可;当使用的不是铝线 而是铜芯绝缘线,它的载流量要比同规格铝线略大一些,可按上述口诀方法算出 比铝线加大一个线号的载流量。如 16mm’铜线的载流量,可按 25mm2 铝线计算。
估算口诀:
铝芯绝缘线载流量与截面的倍数关系
10 下五,
100 上二,
25、35,四、三界,
70、95,两倍半。
穿管、温度,八、九折。
裸线加一半。
(1)口诀“10 下五”是指截面在 10 以下,载流量都是截面数值的五倍。
(2)口诀“100 上二”(读百上二)是指截面 100 以上的载流量是截 面数值的二倍。
(3)截面为 25 与 35 是四倍和三倍的分界处。这就是口诀“25、35, 四三界”。而截面 70、95 则为二点五倍。
从上面的排列可以看出:除 10 以下 及 100 以上之外,中间的导线截面是每两种规格属同一种倍数。 例如铝芯绝缘线,环境温度为不大于 25℃时的载流量的计算: 当截面为 6 平方毫米时,算得载流量为 30 安; 当截面为 150 平方毫米时,算得载流量为 300 安; 当截面为 70 平方毫米时,算得载流量为 175 安; 从上面的排列还可以看出:倍数随截面的增大而减小,在倍数转变的交界处,误 差稍大些。比如截面 25 与 35 是四倍与三倍的分界处,25 属四倍的范围,它按 口诀算为 100 安,但按手册为 97 安;而 35 则相反,按口诀算为 105 安,但查表 为 117 安。不过这对使用的影响并不大。当然,若能“胸中有数”,在选择导线 截面时,25 的不让它满到 100 安,35 的则可略为超过 105 安便更准确了。同样, 2.5 平方毫米的导线位置在五倍的始端,实际便不止五倍(最大可达到 20 安以 上),不过为了减少导线内的电能损耗,通常电流都不用到这么大,手册中一般 只标 12 安。
后面三句口诀便是对条件改变的处理。
(4)“穿管、温度,八、九折”是指: 若是穿管敷设(包括槽板等敷设、即导线加有保护套层,不明露的),计算后, 再打八折;若环境温度超过 25℃,计算后再打九折,若既穿管敷设,温度又超 过 25℃,则打八折后再打九折,或简单按一次打七折计算。 关于环境温度,按规定是指夏天最热月的平均最高温度。实际上,温度是变动的, 一般情况下,它影响导线载流并不很大。因此,只对某些温车间或较热地区超过 25℃较多时,才考虑打折扣。 例如对铝心绝缘线在不同条件下载流量的计算: 当截面为 10 平方毫米穿管时,则载流量为 10×5×0.8═40 安;若为高温,则载 流量为 10×5×0.9═45 安;若是穿管又高温,则载流量为 10×5×0.7═35 安。
(5)对于裸铝线的载流量,口诀指出“裸线加一半”即计算后再加一半。这是 指同样截面裸铝线与铝芯绝缘线比较,载流量可加大一半。 例如对裸铝线载流量的计算: 当截面为 16 平方毫米时,则载流量为 16×4×1.5═96 安,若在高温下,则载流量为 16×4×1.5×0.9=86.4 安。
(6)对于铜导线的载流量,口诀指出“铜线升级算”,即将铜导线的的截面排列 顺序提升一级,再按相应的铝线条件计算。 例如截面为 35 平方毫米裸铜线环境温度为 25℃,载流量的计算为:按升级为 50 平方毫米裸铝线即得 50×3×1.5=225 安. 对于电缆,口诀中没有介绍。一般直接埋地的高压电缆,大体上可直接采用第一 句口诀中的有关倍数计算。比如 35 平方毫米高压铠装铝芯电缆埋地敷设的载流 量为 35×3=105 安。95 平方毫米的约为 95×2.5≈238 安。 三相四线制中的零线截面,通常选为相线截面的 1/2 左右。当然也不得小于按机械强度要求所允许的最小截面。在单相线路中,由于零线和相线所通过的负荷电 流相同,因此零线截面应与相线截面相同。
