超全,电力电缆和通信电缆命名表示方法

文字:[大][中][小] 手机页面二维码 2025-07-15     浏览次数:

超全,电力电缆和通信电缆命名表示方法

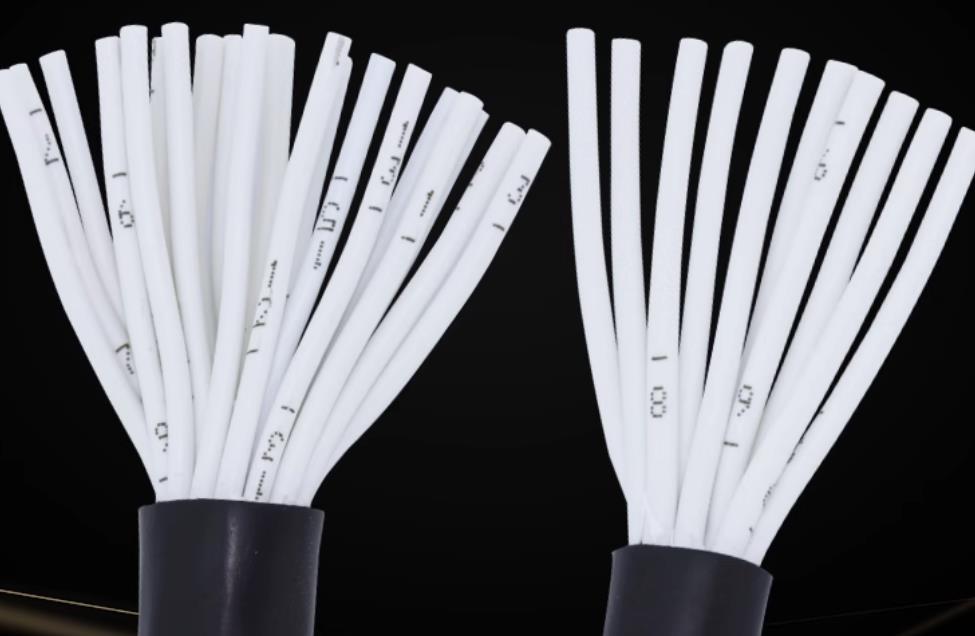

电力电缆命名表示方法
电力电缆的型号组成与顺序如下:
类别-导体-绝缘-内护层-结构特征-外护层或派生-使锰卣
其中1-5项和第7项用拼音字母表示,高分子材料用英文名的第1位字母表示,每项可以是1-2个字母;第6项是1-3个数字。
(1)电缆类别
ZR(阻燃)、NH(耐火)、DDZ(低烟低卤)、WDZ(低烟无卤)、K(控制电缆类)、DJ(电子计算机)、N(农用直埋)、JK(架空电缆类)、B(布电线)、TH(湿热地区用)、FY-(防白蚁、企业标准)等。
(2)电缆导体
T(铜导体)、L(铝导体)、G(钢芯)、R(铜软线)
(3)电缆绝缘
V(聚氯乙烯)、YJ(交联聚乙烯)、Y(聚乙烯)、X(天然丁苯胶混合物绝缘)、G(硅橡胶混合物绝缘)、YY(乙烯--乙酸乙烯橡皮混合物绝缘)。
(4)电缆护套
V(聚氯乙烯护套)、Y(聚乙烯护套)、F(氯丁胶混合物护套)。
(5)电缆屏蔽
P(铜网屏蔽)、P1(铜丝缠绕)、P2(铜带屏蔽)、P3(铝塑复合带屏蔽)。
型号中的省略原则:电线电缆产品中铜是主要使用的导体材料,故铜芯代号T省写,但裸电线及裸导体制品除外。裸电线及裸导体制品类、电力电缆类、电磁线类产品不表明大类代号,电气装备用电线电缆类和通信电缆类也不列明,但列明小类或系列代号等。第7项是各种特殊使用场合或附加特殊使用要求的标记,在“-”后以拼音字母标记。有时为了突出该项,把此项写到最前面。如ZR-(阻燃)、NH-(耐火)、WDZ-(低烟无卤、企业标准)。
(6)铠装和外护套数字标记
0:无
1:联锁铠装纤维外被
2:双层钢带聚氯乙烯外套
3:细圆钢丝聚乙烯外套
4:粗圆钢丝
5:皱纹(轧纹)钢带
6:双铝(或铝合金)带
7:铜丝编织
简化在不会引起混淆的情况下,有些结构描述省写或简写,如汽车线、软线中不允许用铝导体,故不描述导体材料。
举例:“ZR-YJV22-8.7/15”额定电压8.7/15kV阻燃铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆
“额定电压8.7/15kV”——使用场合/电压等级
“阻燃”——强调的特征
“铜芯”——导体材料
“交联聚乙烯绝缘”——绝缘材料
“钢带铠装”——铠装层材料及型式(双钢带间隙绕包)
“聚氯乙烯护套”——内外护套材料(内外护套材料均一样,省写内护套材料)
“电力电缆”——产品的大类名称
通信电缆命名表示方法
通信电缆的命名顺序如下:
分类代号-绝缘介质材料代号-护套材料代号-派生特性-特征阻抗-绝缘介质芯现外径整数值-屏蔽层。
(1)分类代号
S代表同轴射频,SE代表射频对称电缆,ST代表特种射频电缆。因此同轴电缆的分类编号一般均为S;
(2)绝缘介质材料
Y代表聚乙烯、F代表聚四氟乙烯(F46)、X代表橡皮、W代表稳定聚乙烯、D代表聚乙烯空气、U代表氟塑料空气;
(3)护套材料代号
V代表聚氯乙稀、Y代表聚乙烯、W代表物理发泡、D代表锡铜、F代表氟塑料;
(4)派生特性
Z代表综合/组合电缆(多芯)、P代表多芯再加一层屏蔽铠装;
(5)特征阻抗
50欧姆、100欧姆、120欧姆;
(6)绝缘介质芯线外径整数值
以毫米为单位1、2、3、4、5……
(7)屏蔽层
一般屏蔽层有1层、2层、3层及4层。
举例:“SYV-75-2-1”实心聚乙烯绝缘聚氯乙稀外护套射频同轴电缆S:射频同轴电缆,分类号
Y:聚乙烯绝缘,绝缘介质材料
V:聚氯乙稀外护套,外护套材料
75:75欧姆,特性阻抗
2:2mm,绝缘介质芯线外径整数值
1:单芯(2为多芯)
